01 新能源汽车电子

Automotive Electronics


面向新能源汽车电气化与智能化系统的电路保护解决方案

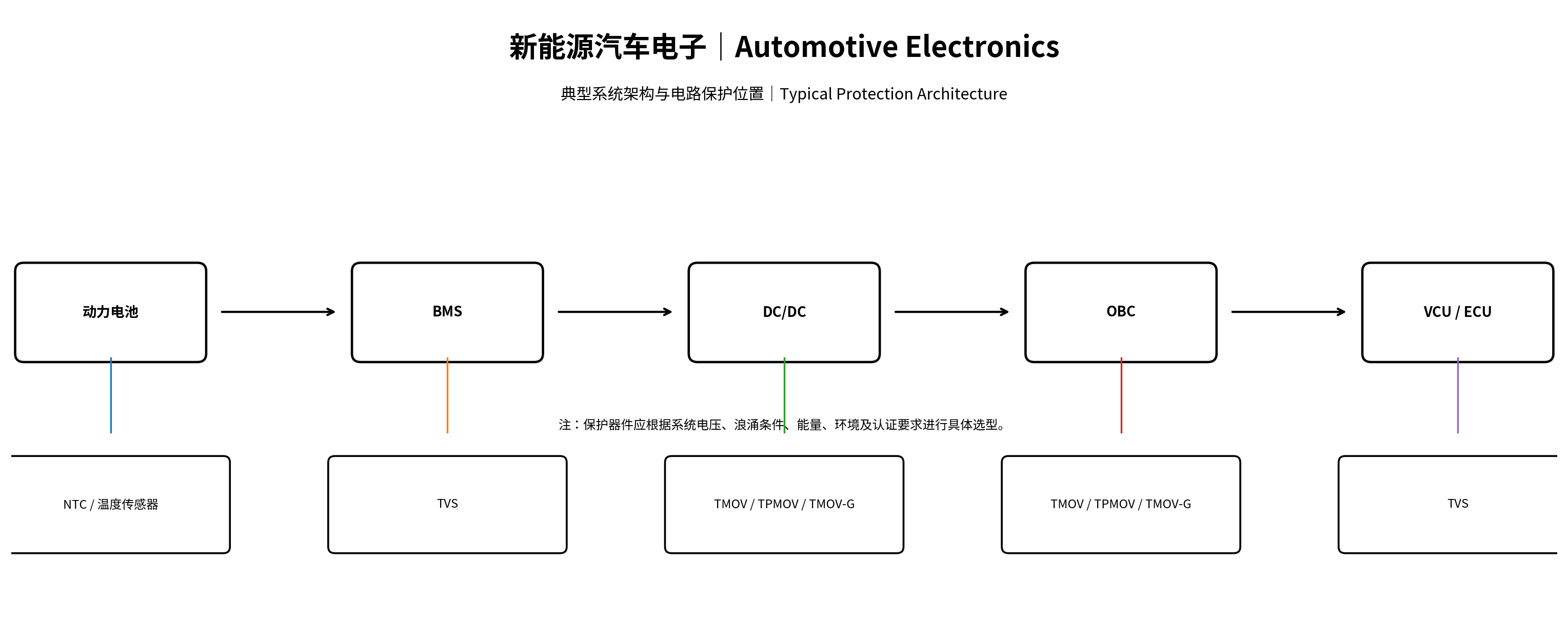

新能源汽车包含动力电池、BMS、OBC、DC/DC、VCU及多种电子控制单元。乔顿围绕电源瞬态、浪涌、ESD及温度监测等需求，提供以TMOV、TPMOV、TMOV-G为核心，并结合TVS、NTC及温度传感器的保护产品组合。

典型应用

·         BMS电池管理系统

·         OBC车载充电机

·         DC/DC直流转换

·         VCU/ECU

·         辅助电源


推荐产品

核心产品：TMOV｜TPMOV｜TMOV-G

配套产品：TVS｜NTC｜温度传感器

官网CTA

查看推荐产品 →    获取Datasheet →    提交选型需求 →    联系乔顿FAE →




推荐产品

20 Ultra High Energy TMOV-G Series
Part Number UL Volts
VAC【V】		 Recommended
MCOV
VAC【V】		 UL
MCOV
VAC【V】		 Withstanding Surgecurrent
(1.2/50~8/20us）40 times		 Platfom
Voltage
1000V/us		 Peak Voltage
V1000V/us		 Wmax
(10/1000us)【J】		 GDT
Voltage
【V】		 MoVv
(1mA)
【V】		 ▲Vv(1 mA)
【%】		 Max clamping
Vc【V】		 Max clamping
Ic【A】		 Ctyp
(1 kHz)
【pF】
VCRR20E820K2105S 50 60 70 15/7 ≤150 ≤1020 67 350(280~420) 82 10 135 150 2400
VCRR20E471K4105S 300 360 390 15/7 ≤830 ≤1800 490 1000(800~1200) 470 10 775 150 320
VCRR20E621K3105S 385 400 510 15/7 ≤1100 ≤1320 590 600(480~720) 620 10 1025 150 240
VCRR20E621K4105S 385 460 510 15/7 ≤1100 ≤1800 590 1000(800~1200) 620 10 1025 150 240
14 Ultra High Energy TMOV-G Series
Part Number UL Volts
VAC【V】		 Recommended
MCOV
VAC【V】		 UL
MCOV
VAC【V】		 Withstanding Surgecurrent
(1.2/50~8/20us）40 times		 Platfom
Voltage
1000V/us		 Peak Voltage
V1000V/us		 Wmax
(10/1000us)【J】		 GDT
Voltage
【V】		 MoVv
(1mA)
【V】		 ▲Vv(1 mA)
【%】		 Max clamping
Vc【V】		 Max clamping
Ic【A】		 Ctyp
(1 kHz)
【pF】
VCRR14E101K1105S 65 70 85 10KV/5KA ≤180 ≤710 53 90(72~108) 100 10 165 50 2000
VCRR14E471K4105S 300 360 390 10KV/5KA ≤830 ≤1800 280 1000(800~1200) 470 10 775 50 320
VCRR14E561K4105S 350 420 460 10KV/5KA ≤990 ≤1800 310 1000(800~1200) 560 10 925 50 260
VCRR14E621K4105S 385 460 510 10KV/5KA ≤1100 ≤1800 315 1000(800~1200) 620 10 1025 50 240
20 High Surge TMOV-G series
Part Number UL Volts
VAC【V】		 Recommended
MCOV
VAC【V】		 UL
MCOV
VAC【V】		 Withstanding Surgecurrent
(1.2/50~8/20us）40 times		 Platfom
Voltage
1000V/us		 Peak Voltage
V1000V/us		 Wmax
(10/1000us)【J】		 GDT
Voltage
【V】		 MoVv
(1mA)
【V】		 ▲Vv(1 mA)
【%】		 Max clamping
Vc【V】		 Max clamping
Ic【A】		 Ctyp
(1 kHz)
【pF】
VCRR20E820K2105S 50 60 70 10KV/5KA ≤150 ≤1020 56 350(280~420) 82 10 135 50 2400
VCRR20E471K4105S 300 360 390 10KV/5KA ≤830 ≤1800 350 1000(800~1200) 470 10 775 50 320
VCRR20E561K4105S 350 420 460 10KV/5KA ≤990 ≤1800 366 1000(800~1200) 560 10 925 50 260
VCRR20E621K4105S 385 460 510 10KV/5KA ≤1100 ≤1800 372 1000(800~1200) 620 10 1025 50 240
14 High Surge TMOV-G series
Part Number UL Volts
VAC【V】		 Recommended
MCOV
VAC【V】		 UL
MCOV
VAC【V】		 Withstanding Surgecurrent
(1.2/50~8/20us）40 times		 Platfom
Voltage
1000V/us		 Peak Voltage
V1000V/us		 Wmax
(10/1000us)【J】		 GDT
Voltage
【V】		 MoVv
(1mA)
【V】		 ▲Vv(1 mA)
【%】		 Max clamping
Vc【V】		 Max clamping
Ic【A】		 Ctyp
(1 kHz)
【pF】
VCRR14E820K2105S 50 60 70 6KV/3KA ≤150 ≤1020 30 350(280~420) 82 10 135 50 2400
VCRR14E471K4105S 300 360 390 6KV/3KA ≤830 ≤1800 192 1000(800~1200) 470 10 775 50 320
VCRR14E561K4105S 350 420 460 6KV/3KA ≤990 ≤1800 220 1000(800~1200) 560 10 925 50 260
VCRR14E681K4105S 420 520 550 6KV/3KA ≤1200 ≤1800 242 1000(800~1200) 680 10 1120 50 230
20 Ultra High Energy TMOV Shell Series
Part Number Type Vrms
【V】		 Vdc
【V】		 Imax(8/20μs)
1Times
【A】		 In(8/20μs)
15Times
【A】		 Wmax
(10/1000us)
【J】		 Pmax
【W】		 Vv
【1mA】		 ▲Vv
【%】		 Max clamping voltage Vc
【V】		 Max clamping voltage Ic
【A】		 Ctyp
(1kHz)
【pF】
VCRR20E820KU* 20E820KU 50 65 10000 5000 67 1.0 82 10 135 125 5880
VCRR20E471KU* 20E471KU 300 385 15000 7500 490 1.0 470 10 775 125 1020
VCRR20E561KU* 20E561KU 350 460 15000 7500 560 1.0 560 10 910 125 850
VCRR20E621KU* 20E621KU 385 505 15000 7500 590 1.0 620 10 1025 125 780
VCRR20E681KU* 20E681KU 420 560 15000 7500 620 1.0 680 10 1120 125 720
VCRR20E102KU* 20E102KU 625 825 15000 7500 770 1.0 1000 10 1650 125 430
14 Ultra High Energy TMOV Shell Series
Part Number Type Vrms
【V】		 Vdc
【V】		 Imax(8/20μs)
1Times
【A】		 In(8/20μs)
15Times
【A】		 Wmax
(10/1000us)
【J】		 Pmax
【W】		 Vv
【1mA】		 ▲Vv
【%】		 Max clamping voltage Vc
【V】		 Max clamping voltage Ic
【A】		 Ctyp
(1kHz)
【pF】
VCRR14E820KU* 14E820KU 50 65 5000 2500 43 0.6 82 10 135 75 4000
VCRR14E471KU* 14E471KU 300 385 10000 5000 280 1.0 470 10 775 75 680
VCRR14E561KU* 14E561KU 350 460 10000 5000 310 1.0 560 10 910 75 580
VCRR14E621KU* 14E621KU 385 505 10000 5000 310 1.0 620 10 1025 75 530
VCRR14E681KU* 14E681KU 420 560 10000 5000 320 1.0 680 10 1120 75 500
VCRR14E102KU* 14E102KU 625 825 10000 5000 560 1.0 1000 10 1650 75 350
20 TMOV Series
Part Number Type Vrms
【V】		 Vdc
【V】		 Imax(8/20μs)
1Times
【A】		 In(8/20μs)
15Times
【A】		 Wmax
(10/1000us)
【J】		 Pmax
【W】		 Vv
【1mA】		 ▲Vv
【%】		 Max clamping voltage Vc
【V】		 Max clamping voltage Ic
【A】		 Ctyp
(1kHz)
【pF】
VCRR20*820K* 20*820K* 50 65 10000 5000 56 1.0 82 10 135 100 2400
VCRR20*471K* 20*471K* 300 385 10000 5000 350 1.0 470 10 775 100 390
VCRR20*561K* 20*561K* 350 460 10000 5000 366 1.0 560 10 910 100 320
VCRR20*621K* 20*621K* 385 505 10000 5000 372 1.0 620 10 1025 100 290
VCRR20*681K* 20*681K* 420 560 10000 5000 382 1.0 680 10 1120 100 270
VCRR20*102K* 20*102K* 625 825 10000 5000 560 1.0 1000 10 1650 100 180
